AL-Survey调查活动，从2005年创办以来，至今已是立足行业的第16个年头!
活动由中国建筑金属结构协会CCMSA主办，中国幕墙网ALwindoor.com承办——2021年3月在广州广交会威斯汀酒店，第16届AL-Survey2020-2021年度大型读者调查活动暨“我最喜爱幕墙工程”评选活动(简称：AL-Survey)颁奖仪式隆重举行。
优秀，是实力的见证|由上海美特幕墙有限公司承建的“上海天文馆”幕墙工程项目，建筑设计以科技感与外星空感受相结合，辅以三体为灵感——将太阳、地球和月球三个圆形弧道环绕，打造出世界天文馆之最。在历经层层筛选之后，成功打榜第16届AL-Survey 2020-2021年度“我最喜爱幕墙工程”大奖。
“我最喜爱幕墙工程”颁奖仪式现场
本次获奖工程——“上海天文馆”项目，于2014年发起国际竞标，建筑设计方案最终由美国Ennead建筑事务所，以及上海建筑设计院联合中标，而项目的幕墙设计及施工，则是由上海美特幕墙有限公司负责全面实施。
上海天文馆位于浦东新区临港新城临港大道与环湖北三路口，是目前全球建筑面积最大的天文馆，工程总投资5.3亿元，总占地面积5.8万平方米，主体建筑面积3.8万平方米，相当于5.5个北京天文馆，5个香港太空馆。随着这一项超级幕墙工程的竣工完成，中国又拿下了一个新的“世界之最”!

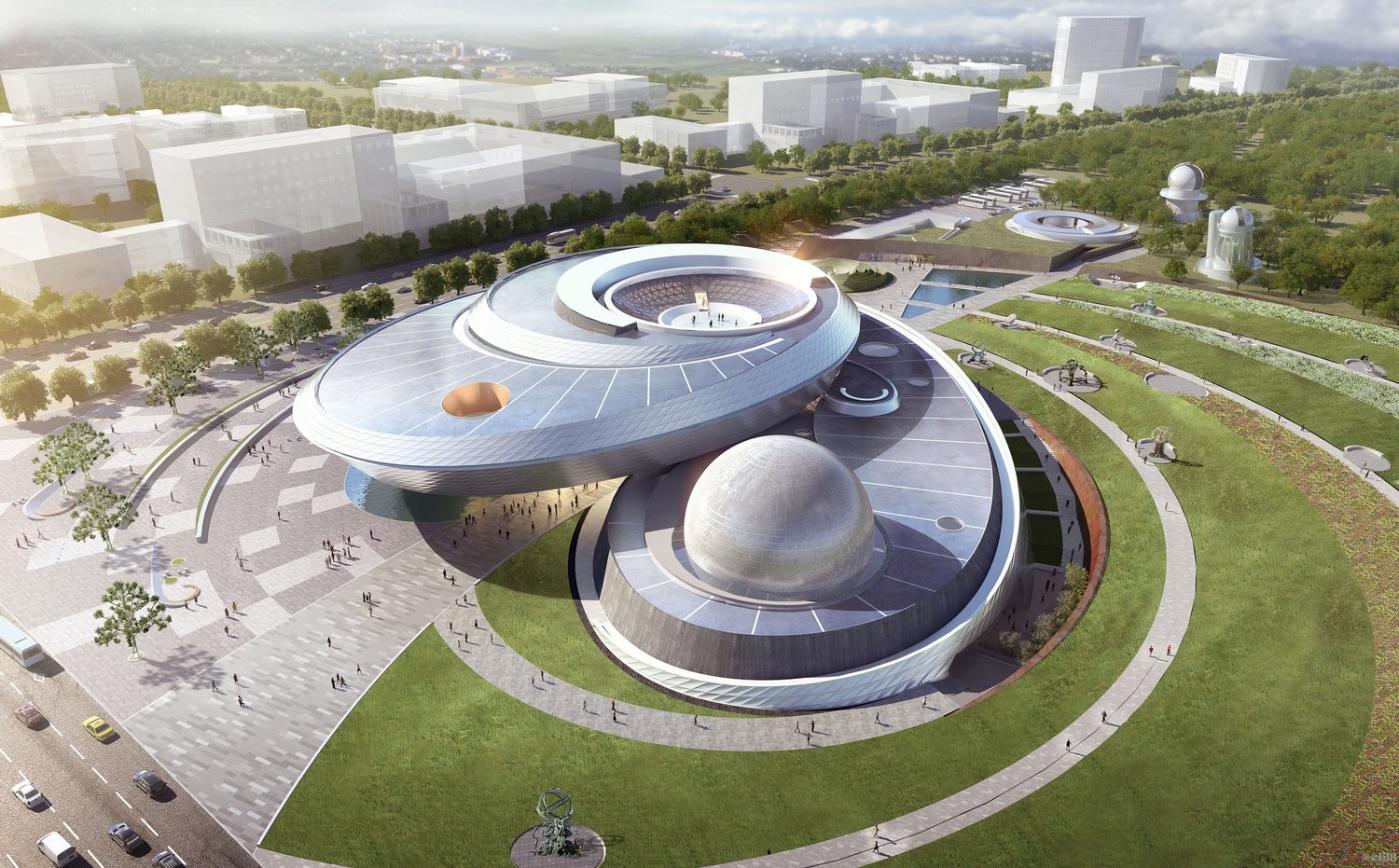

上海天文馆效果图
上海美特幕墙有限公司始终秉持“为建筑而生”的理念，作为一家专业的幕墙公司，坚持以质量和信誉赢得业界的尊敬，就在刚刚过去的2020年，除了上海天文馆，更有贵阳金融中心、国际乒乓球联合会博物馆和中国乒乓球博物馆、中国钻石大厦等精品幕墙项目，展示着杰出的幕墙技艺，闪耀着中国幕墙的光辉。
上海天文馆——遨游宇宙的太空飞船
所属城市：上海
幕墙承建企业：上海美特幕墙有限公司
高度：28米
建筑面积：3.8万平方米
幕墙类型：玻璃幕墙+金属幕墙+GRC
幕墙面积：4万平方米
幕墙造价：8000万元
型材品牌：浙东
玻璃品牌：皓晶
密封胶品牌：之江
五金品牌：坚朗
隔热材料品牌：泰诺风(隔热条)
项目亮点：这一超级工程作为全球建筑面积最大的天文馆，代表中国在建筑领域、科学领域的又一个世界之最。曲面、弧面、球面……整个工程立面均为不规则造型，对于幕墙的测量放线难度较大，精度要求较高。
上海天文馆
同时，曲面造型、渐变分格、无规则穿孔等特点，造成幕墙面板及龙骨规格完全不同，无互换性，增加工艺难度;配上复杂的几何界面，使得墙面系统、屋面系统、天窗系统、玻璃系统、吊顶（词条“吊顶”由行业大百科提供）系统等交界面规格种类繁多，且都为曲线交接，也是项目的一大难点。
作为目前全球建筑面积最大的天文馆——上海天文馆的主入口是个巨大的悬挑结构，而建筑设计师却在这里开了一个洞!透过这个洞，阳光从上而下直接落在主入口的门庭。随着每天太阳东升西落，圆洞天窗投下的光斑位置会缓慢移动，形状也会悄悄地发生变化。而季节不同，太阳的高度也不一样，所以每天光斑的移动轨迹也并不相同。
上海天文馆
第一个圆洞天窗为整个建筑的主入口，并且随着太阳的东升西落规律，圆洞可以投射出相应的光影轨迹，使其成为一个具有日晷功能的巨型时钟，即第一个建筑本身就是一台可以展示时间的天文仪器，把最原始的计时方式用高科技手段展现出来，并融入到整个建筑。时间刻度将绘制在地面上，成为一个“巨型时钟”，告诉经过的人们进馆和离馆的时间。
上海天文馆建筑规划
上海美特承建的上海天文馆幕墙项目，其建筑主体结构形式采用混凝土框架、核心筒（词条“核心筒”由行业大百科提供）、钢结构结构、单层铝合金网壳等组合结构，构造极其复杂。其中大悬挑结构更是极为罕见，它是由二层双向桁架结构组成，跨度约61米、属目前全国最大，平面悬挑最大约有36米，其两侧与钢骨剪力墙结构（词条“剪力墙结构”由行业大百科提供）体系相连，外侧为单排四层桁架立柱（词条“立柱”由行业大百科提供）和外弧桁架结构,内侧与相邻结构的混凝土梁、柱通过预埋件相连，钢骨剪力墙（词条“剪力墙”由行业大百科提供）核心筒作为整个结构的支承结构，支托起了整个大约2000吨左右的主体钢结构。
建筑的抗震设防烈度7度，地面粗糙度A类，50年重现期基本风压0.55Kpa、基本雪荷载0.2Kpa。根据整体建筑设计，外立面幕墙根据不同部位分别采用类型如下：2个主入口位置、飘带、灯箱位置采用竖明横隐玻璃幕墙;倒穹顶位置采用玻璃采光顶，采光顶通道采用明框玻璃幕墙;屋面采用铝镁锰直立锁边、其它外立面采用铝镁锰直立锁边+5mm阳极氧化铝板（词条“阳极氧化铝板”由行业大百科提供）幕墙系统、铝镁锰直立锁边+3mm阳极氧化冲孔（词条“冲孔”由行业大百科提供）铝板幕墙系统、铝合金（词条“合金”由行业大百科提供）格栅系统、GRC幕墙系统、干挂（词条“干挂”由行业大百科提供）水泥板幕墙系统、及玻璃门窗系统等。
各幕墙系统也按照平立面不同构造，分步划分为9个施工段：
第一施工段：立面造型铝板幕墙系统;
第二施工段：立面造型铝板系统;
第三施工段：球形幕阳极氧化（词条“氧化”由行业大百科提供）穿孔铝单板系统;
第四施工段：主入口及配套的框架玻璃幕墙;
第五施工段：特殊区域的铝合金百叶及铝单板系统;
第六施工段：GRC板系统幕墙;
第七施工段：直立锁边屋面铝镁锰板系统;
第八施工段：穹顶及连廊桥系统;
第九施工段：附属建筑幕墙（词条“建筑幕墙”由行业大百科提供）系统。
上海天文馆施工现场图
复杂的表皮技艺：由于本工程立面均为不规则造型，如曲面、弧面、球面、对于幕墙的测量放线难度较大，精度要求较高，是本工程的控制重点。面板、龙骨材料无互换性：由于项目曲面造型、渐变分格、无规则穿孔等特点，造成幕墙面板及龙骨规格完全不同。交界面数量及种类多：由于项目复杂的几何界面，使得墙面系统、屋面系统、天窗系统、玻璃系统、吊顶系统等交界面规格种类繁多，且都为曲线交接。专业间(设计方案)配合量大：由于项目剖面的渐变造型，幕墙专业与钢结构、土建、建筑、机电设计方案存在大量协调配合。
上海天文馆
项目施工过程中，上海美特采用了精致的细部设计，其中阳极氧化铝板系统，造型成螺旋上升趋势，分格随着墙面高度变化渐变。大悬挑区域，最大板块面积3.2平方米，横向缝32mm，竖向缝16mm。
球幕影院系统：系统成球形，上半球室外、下半球室内，纬线方向龙骨半径。赤道位置，最大板块面积 2.6 平方米，每一板块穿孔排布均不相同。
GRC幕墙系统：GRC系统位于主建筑底部、放射螺旋状，步道起步处，最大板块面积2.7平方米。GRC板块成长条梯形，最长5.6米，接缝处使用GRC造型隐藏胶缝。
倒穹顶幕墙系统：倒穹顶系统成凹球面，力学性能（词条“力学性能”由行业大百科提供）弱于凸球面，需考虑重力变形与风压作用对施工影响。玻璃板块大小较均匀，最大玻璃面积1.86平方米，玻璃附框（词条“附框”由行业大百科提供）到铝结构设计调节量。
条带玻璃幕墙系统：条带玻璃系统在上下墙面之间，玻璃系统成螺旋状。玻璃系统底部横梁水平，上部横梁有高差，最大板块玻璃面积4.5平方米。
吊顶金属板系统：吊顶金属板系统在主入口外侧，分格成放射状分布，板块四边均为曲线，板块尺寸全部不同。
上海天文馆工程建设中采用全生命周期BIM示范应用，上海美特BIM团队对建筑模型，以及所携带的相关信息进行全方位、多角度、各层次的处理，使得工程建设的设计、施工、运维由传统的2D向3D转变，设计和施工水平都显著提高。
包括对竖向支撑结构柱脚预埋件定位、结构单元控制点坐标定位、结构单元拼装完成后挠度（词条“挠度”由行业大百科提供）的工程测量、结构单元上测量定位、檩条、檩拖安装控制点测量定位。
上海美特为上海天文馆披上“星空三体”外衣，彰显了国家实力，引以为傲的领域，代表中国天文事业发展，引领人类之最。全世界最大的天文馆，且蕴含着许多天文学意义的精巧设计，是上海市政府十三五期间建设的又一座重要大型科普场馆，上海浦东临港新城滴水湖规划片区重要的文化地标，肩负激发人们的好奇心的使命，为人们塑造完整宇宙观的愿景。
中国幕墙网工程库gck.alwindoor.com正式收录上海天文馆工程，敬请关注对该工程进展、幕墙技术、材料应用等相关资讯的动态更新！
上海天文馆
上海天文馆项目位于浦东新区临港新城临港大道与环湖北三路口，是目前全球建筑面积最大的天文馆，这一超级建筑，未来建成后将代表中国成为新的世界之最。
进入2021年，在新一轮建筑幕墙市场的发展中，市场进入了新一轮相对平稳的发展周期，伴随着行业内的新产品、新工艺开始出现，有能力与规模化的企业，往往寻求走满足建筑个性化需求，探索新型幕墙研发之路，通过不同的设计与施工得到更加丰厚的利润空间。
上海美特作为中国建筑幕墙工程企业中的“专家”，自1993年由新加坡AMTRONIC有限公司和上海建材集团投资组建成立以来，坚持“为建筑而生”，致力于创造绿色、环保、高效、节能幕墙（词条“节能幕墙”由行业大百科提供）产品，持续为中国建筑、中国幕墙赢得诸多荣誉。
期待在未来，上海美特meitesh能够为行业创造更多之“最”!
