八面“菱”珑|SOM联手江河打造深圳信通金融大厦菱格幕墙

来源:中国幕墙网收集整理  作者:编辑  日期:2022-12-14
页面功能 [字体: ] [ 打印 ] [ 投稿 ] [ 评论 ] [ 转发 ] [ 啄木鸟 ]
  深圳信通金融大厦应运而生是一座162米高、33层的塔楼,位于深圳宝安区宝兴路以西,海秀路以北,公园一隅。业主方深圳农村商业银行股份有限公司,邀请建筑设计单位SOM和北京院,以及幕墙施工企业”江河JANGHO”一道,通过一系列应对该地区的热带气候亲生物,以及可持续的设计解决方案,带来了一座富有“有生命力”的建筑。

  本篇文章内容由[中国幕墙网ALwindoor.com]编辑部整理发布:

  农村商业银行,是由辖内农民、农村工商户、企业法人和其他经济组织共同入股组成的股份制的地方性金融机构,其中,位于中国改革开放前沿,又是门窗幕墙“桥头堡”——深圳特区的农商行实力与规模愈发强大。

  2020年深圳农商银行集团总资产超5000亿元,员工超5000人,世界银行1000强排名第286位。这个实力与规模不断壮大的企业,为了平衡该银行的未来愿景和其作为农村信用合作社的历史,开始谋划和建造自己新的总部。

  深圳信通金融大厦应运而生是一座162米高、33层的塔楼,位于深圳宝安区宝兴路以西,海秀路以北,公园一隅。业主方深圳农村商业银行股份有限公司,邀请建筑设计单位SOM和北京院,以及幕墙施工企业”江河JANGHO”一道,通过一系列应对该地区的热带气候亲生物,以及可持续的设计解决方案,带来了一座富有“有生命力”的建筑。

  设计灵感源于自然系统和水和风等元素,这些元素在建筑特色中占有突出地位,如建筑主大堂的多层水墙、塔楼电梯核心的波浪形大理石条纹,以及混合模式的融合自然通风系统,允许对关键公共区域和办公室层进行季节性空气冲洗。

  信通金融大厦项目塔楼为结构体系为周边菱形斜交钢网格——钢筋混凝土核心筒混合结构(词条“混合结构”由行业大百科提供)。由于建筑造型独特,加上外层菱形网格结构采用铝板包覆,内层玻璃幕墙为建筑整幅外围护构造,菱形网格生根部位与玻璃幕墙有避位,成为了幕墙设计和安装的难点所在。

  介于项目独特的斜交网格设计,负责幕墙承建的江河团队将塔楼分为内、外两层幕墙形式进行落地,其中外层为板网架,内层为玻璃幕墙,二者间距仅1米。而在实现过程中,网架结构(词条“网架结构”由行业大百科提供)穿过玻璃幕墙,存在交叉避位,幕墙板块造型复杂。

  经过反复推敲和论证,最终选择了钢梁穿透位置幕墙的设计,通过在凹槽单元中间段横梁施工时,安装并通过铝合金水槽搭接,保证水平整层排水(词条“排水”由行业大百科提供)贯通。

  同时,单元板块与穿透钢梁四周均采用双道防水密封及柔性防水胶皮;而玻璃幕墙与铝板包梁幕墙之间通过伸缩胶条密封,能够适应较大荷载位移。

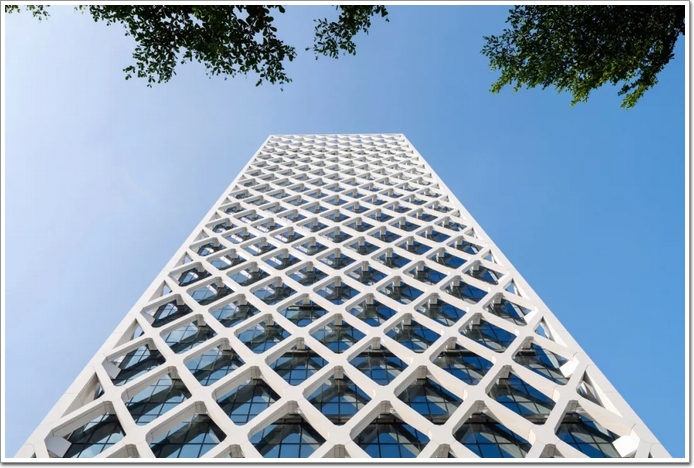

  深圳信通金融大厦的斜交网格——类似于外骨骼——将结构拉到外部,并有效地将塔悬挂在内部,以创建无柱的工作空间。基于如此创造性的设计,项目的菱形斜交钢网格与结构楼板边缘的间距仅1米,施工空间狭小,在玻璃幕墙安装时大型吊装设备无运行空间,铝板幕墙(词条“铝板幕墙”由行业大百科提供)安装时高空作业无施工平台,施工难度大。

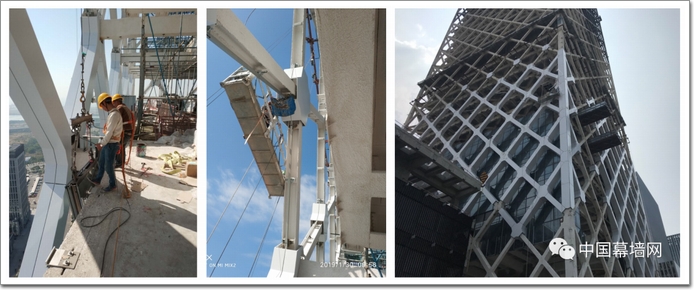

  为此,江河幕墙的施工团队采用了先内层玻璃幕墙,后外层铝板幕墙的安装顺序。同时,玻璃单元安装全部采用蜘蛛吊车来实现,而铝板系统安装则采用吊篮施工平台。

  如此设计源于SOM创新结构工程解决方案的积淀,据中国幕墙网ALwindoor.com进一步了解发现:该设计融合了一个紧密间隔的斜交网格,可用于两个主要目的:首先是为建筑物及其居住者提供遮阳系统,这是减轻该地区炎热的热带阳光的重要考虑因素,太阳能增益因此减少了大约 34%,并显着减少了内部办公空间的眩光(词条“眩光”由行业大百科提供)

  第二个目的是创建一个完全无柱的平面图,并使办公室布局具有最大的灵活性,由此产生的内部空间仅由一个简单的周边玻璃墙定义,带有自动太阳能控制百叶窗,以保持最佳的日光水平。

  同时,在”黑科技“材料的支持下——垂直中庭中的自动百叶横贯塔的整个高度,每个办公楼层的机械化窗户通风口构成了一个灵活的系统,使建筑物能够在深圳经常经历的宜人天气期间“呼吸”。

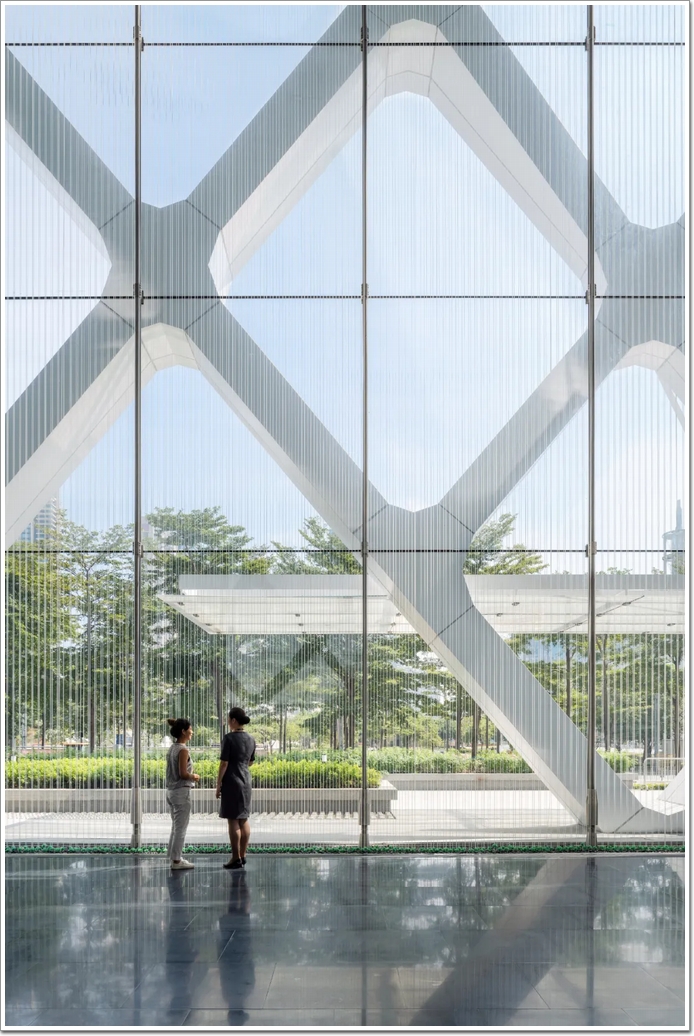

  塔楼的立面由一个外部斜肋定义,它既是建筑物的结构,也是一个重要的遮阳元件。在它的底部,斜肋板加宽,形成带框的开口,可以看到周围公园和中国南海,距离建筑物仅几步之遥。

  项目的两个垂直的中庭跨越了塔的高度,在每一层,员工可以使用百叶窗打开和关闭通风口,从中庭获得新鲜空气。这使得大楼能够在深圳气候宜人的时候“呼吸”,让整个大楼充满新鲜空气,这样租户就可以在室内和室外享受同样的空气。

  通过像人体中的呼吸道一样运作并在整个建筑物中循环新鲜空气,这些功能可以显着节省环境和能源效率,同时优先考虑租户的舒适度和福祉。

  深圳信通金融大厦已于2021年竣工交付,作为深圳农商银行的新总部,相信秉“双区”建设之势,怀服务”大湾区“之志,致力于成为湾区建设的“种子银行”,为每一个包括幕墙企业铝型材建筑玻璃五金配件、密封胶,以及隔热条和密封胶条等企业在内的,像”小种子“一样的客户,提供金融支持,助力其茁壮成长,共同为“双区”建设贡献力量。

*文章中的部分数据,由 北京江河幕墙系统工程有限公司 提供。
