随着
幕墙技术的迅速发展，各种先进的幕墙设计理念和幕墙结构在各个工程上得到广泛应用，本文介绍的是
隔热半单元式
玻璃幕墙系统的设计方法，该套幕墙系统是引进
意大利ALUK幕墙产品，在硅谷亮城项目上得到了非常好应用。
隔热半
单元式玻璃幕墙是介于框架式幕墙与
单元式幕墙之间的一种幕墙结构体系,该结构做法是指饰面面板和主龙骨构件分别在工厂内加工组装完成，先将组装好的井字框架运送施工现场，安装到与主体结构连接好的钢
连接件上，调整好标高和水平位置，然后把从工厂加工好的饰面面板安装到井字框架上，从而完成幕墙的全部安装。
半单元式幕墙框架安装类似于框架幕墙，且井字框架兼有单元式幕墙的功能，在平面内变形性能与主体结构的层间变位几乎相同，所以能很好的满足抗震和层间变位的要求。
该套隔热半单元式幕墙系统有以下本身的性能特点：1.板块挂装后不需调整，大部分组装工作是在工厂车间内完成，所以相对于普通框架幕墙组装精度更加高；2.安装是从下往上安装，且每一个井字框都是在工厂组装好的，安装速度特别快，所以施工周期较短； 3.板块可以拆卸，便于更换
玻璃面板；4.开启扇部位与固定扇部位的副框完全相同，使得外立面开启与固定扇效果一致，室内效果也相当美观；5.
型材、配件简单品种少，便于管理应用；6.该套幕墙结构为开放式幕墙结构，严格将“
雨幕原理”用于设计，接触雨水的地方靠风雨
胶条密封，内配有
密封胶条，横竖龙骨组框时使用隼口胶，提高腔体的密封性，对角处采用专用胶粘接粘合，副框型材采用
隔热型材。该套幕墙系统采取以上措施，有效的提高了幕墙的水密性能、
气密性能和隔热性能等。
下面通过硅谷亮城项目

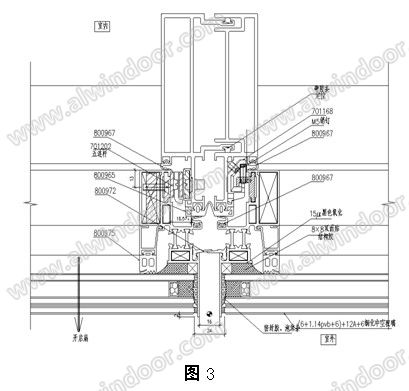

隔热半单元式玻璃幕墙系统的设计实例进行分析。图1幕墙的横剖节点是由井字框架的左右两边框组成，两竖龙骨型材采用闭合腔形式，有效的保证了型材的惯性矩不受损失；玻璃的边框一周，有
铝合金外框保护，不仅使幕墙对缝非常整齐，在底端也起到了玻璃托的作用，且在玻璃打
结构胶的时候，避免了玻璃碰撞破碎；副框采用隔热型材，隔热采用进口“泰诺风”等隔热条，
PA66GF25材料，能满足连接部位的抗剪
强度和使用年限；结构胶的粘接宽度，通过计算确定，与玻璃粘接的型材部位外表面采用氧化处理，封孔级别15μ，保证玻璃的粘接强度；该套幕墙系统使用胶条的部位非常之多，要保证幕墙的水密性能、气密性能，就必须要选用优质的三元乙丙胶条，且在安装胶条的时候，工人一定要非常细心和严格按照设计的要求进行安装，保证胶条的通畅和延续性，在穿好胶条安装后，将横、竖框两端胶条槽口用钳子捏扁，以防胶条随温度收缩，胶条对角处切45度角打好胶，如副框上的胶条800972是幕墙尘密线，为阻挡灰尘设计的一道密封线，由相邻两面板副框上的胶条相互搭接实现，起到阻挡灰尘和披水的作用，在45度角，胶条对角处切45度角打好胶；在井字框上安装好
锁扣，副框的边槽里穿上划条，划条上开有槽口（槽口与井字框上的锁扣一一对应），在面板的副框底边上安装上板快托，如图2中的701167，在安装面板的时候，先把玻璃面板用吸盘吸住，使板快托斜放进横框的槽口，通过专用工具先把划条的槽口对准锁扣，然后慢慢竖直面板，到位后用专用工具拨动划条，让槽口与锁口错位，从而锁死板块，完成面板的安装；
铝型材副框隔热型材组装时，内外腔都用紧密的组角件进行连接，且内腔组角用
组角机对接好，外腔小，用
不锈钢销钉销死，保证副框组角处的连接强度。
