慧鱼后切底式背栓干挂系统特点

　　以下为慧鱼后切底式背栓干挂系统的特点：


　　一、受力特点

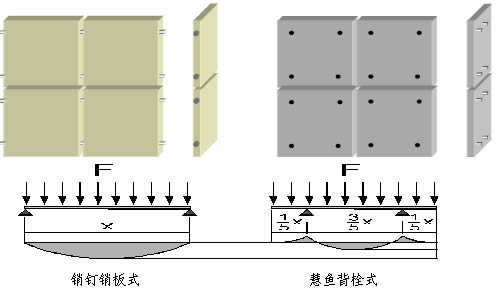

　　相比传统板材边缘受力的销钉、销板固定方式，慧鱼背栓将受力点由板材边缘改为到板材背部（如下图所示），

　　由上图可以看出，使用慧鱼后扩底背栓系统板材的收力弯矩缩短了40%，充份利用了板材本身的抗弯强度。且每片板材均独立受力，在无外力作用于锚栓上时，锚栓对板材无应力作用。


　　依此达到以下效果：

　　1）减小板材厚度，降低板材重量
　　2）提高了安全性，可用于高层、超高层建筑
　　3）降低建设费用，减少长期维护费用
　　4）幕墙荷载的降低可减小建筑结构的构件尺寸

　　二、加工方式上的特点
　　对一些软质、脆性以及层状内部结构的板材，在板材侧边进行开槽加工容易对板材造成不易觉察的损伤，从而带来一定的安全隐患。

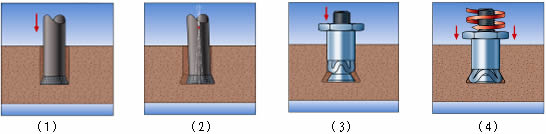

　　而慧鱼的底扩孔技术是在板材背面钻孔：点状破坏， 4个直径仅为11mm~13mm左右的圆孔，对石材内部无破坏影响，安全性强。见以下钻孔过程.

　　效果特点：可在软质各种薄型板材（陶瓷类）、脆性板材（玻璃类）、软质板材（砂岩类）上进行 。避免了在板材侧边进行加工而对板材造成各种显形或隐形损伤的可能。最大限度地拓展了基材的使用范围.

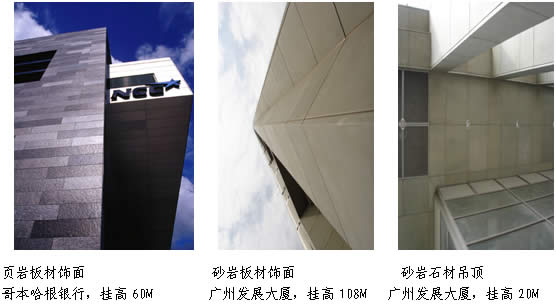

　　以下为慧鱼背栓在特殊板材上使用的工程实例。
