基于并行工程的门窗系统设计(一)

来源:北新集团建材股份有限公司　作者:谢富冬王晓军　日期:2006-3-6 　页面功能【字体：大中小】【打印】【投稿】【评论】

此文章为建筑门窗配套件行业技术交流会论文集所收纳论文，在此推出，谨想通过在门窗系统集成设计和交互设计中运用并行工程设计方法理念的论述，探讨如何缩短门窗系统开发周期，便于门窗及配套件后续开发的标准化、通用性，加快高性能门窗的市场应用。

前言<

    2.2基于并行工程进行门窗系统设计的方法

    2.2.1门窗系统的含义

    现今的门窗在使用中，即要满足其性能，如保温性、气密性、水密性、抗风压性、隔音性、耐腐蚀性、耐候性、防盗性、防火性、绝缘性等，又要满足其良好的操作性、美观性、易维护性等。

    门窗系统是指构成门窗的各种材料经设计、加工、组装成的具有一定功能的系统，门窗的主要功能由构成的材料来体现，各种材料的制造过程相对独立，但各自的功能最终体现在门窗的使用上。因此，要明确概念，所有型材、五金件等的新产品设计都是为了满足一个新的门窗系统，各种材料的设计均是其中的一部分，不是独立存在的，而是和其它件的设计相辅相成的。型材的设计除自身的因素外，还要考虑五金件的安装使用、玻璃的安装、胶条的安装及压缩量等，五金件的设计要满足门窗的正常开启及其它功能，玻璃、胶条的设计充分满足保温、隔音等性能。只有对组成门窗的所有材料进行集成设计，综合考虑发挥各自的特长，才能使门窗有很好的性能表现。

    2.2.2基于并行工程的思想进行产品设计的方法。

    1）设计要符合相应的行业标准和国家标准、建筑法律法规。从而保证设计过程中有法可依，有法必依。这些可以参考行业协会中的标准。建筑门窗配套件委员会于2005年6月初定了门窗型材槽口与配套件配合结构系统，主要是确定了二部分结构，一是铝合金门窗型材槽口尺寸结构的确定，二是采用现有的《塑料门窗及型材功能结构尺寸》报批稿中规定的内容。由此对门窗系统的设计标准化方面大大提高了一步。

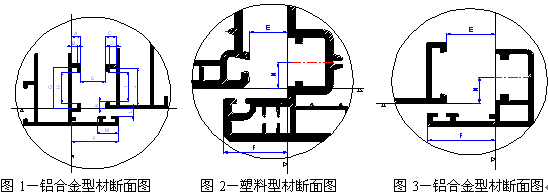

    2）建立共同的数据库。大型的型材厂、五金厂、玻璃厂、胶条厂等要联合起来，在不影响各自的企业机密的情况下建立并行工程的组织机构和开发环境，进行开放式设计和资源共享，建立共同的数据库，以便进行集成设计。数据库包括标准、型材的基本结构、五金件的结构尺寸、玻璃的性能尺寸、胶条的性能规格等一系列相关数据，同时也有各种经验数据、专家经验数据等，为门窗的设计标准化提供依据。如图1、2、3所示的型材槽口图，即为标准数据库的内容之一。

    3）企业在新产品开发过程中要进行集成设计、交互式优化设计。先概念设计，再型材、五金件、玻璃、胶条等交互并行设计。交互式设计可以节省总体开发时间，优化设计可以利用就少的材料发挥最大的效益。

    4）采用计算机辅助设计的方法进行产品模拟，信息交流。利用虚拟制造技术和计算机网络通信，在无产品的情况下通过图形进行模拟组装等试验，以保证理论上的正确。同时不同地区的厂家可以通过计算机进行信息交流，以快速解决问题。

    5）建立良好的产品开发设计流程，不要急于求成，过程不能省略。

    6）建立良好的试验检验制度，以减少不必要的损失。试验检验是对设计结果的判定，在有条件的情况下尽可能先做试验，验证设计的准确度，减少损失。

    2.3基于并行工程进行门窗系统设计的流程

    2.3.1门窗系统设计的原则

    门窗系统设计的原则按照先大后小，先型材图形初稿后再辅件交叉设计的原则。先确定哪种门窗能符合现有的国家关于节能门窗的标准，同时能满足其主要使用寿命及性能。再确定主要的型材，型材是制造门窗的关键载体，是主要的受力件，确定型材类型后再确定开启方式，由开启方式再选择五金件、玻璃、胶条等辅件。从而进行统一的过程设计。在型材设计的同时，就要交叉进行辅件的设计，才能形成一个门窗系统，不要等型材开发完成后再去配辅件，那将较困难且时间较长。

转载时需注明出处：中国门窗配套材料网 www.windoor168.com
