灌浆料

　　定义：

　　灌浆料是以高强度材料 作为骨料，以水泥作为结合剂，辅以高流态 、微膨胀、防离析等物质配制而成。它在施工现场加人一定量的水，搅拌均匀后即可使用。

　　灌浆料具有自流性好，快硬、早强、高强、无收缩、微膨胀;无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备(重型设备高精度磨床)的安装要求，是无垫安装时代的理想灌浆材料。

　　用途：

　　灌浆料主要用于：地脚螺栓锚固、飞机跑道的抢修、核电设备的固定、路桥工程的加固、机器底座、钢结构与地基怀口、设备基础的二次灌浆 、栽埋 钢筋、混凝土结构加固和改造、旧混凝土结构的裂缝治理，机电设备安装，轨道及钢结构安装，静力压桩工程封桩 ，墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及各种抢修工程等。

　　特点：

　　▲早强高强 浇后1-3天强度高达30Mpa以上，缩短工期。

　　▲自流态 现场只需加水搅拌，直接灌入设备基础，砂浆自流，施工免振，确保无振动、长距离的灌浆施工。

　　▲ 微膨胀 浇注体长期使用无收缩，保证设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期安全运行。

　　▲ 抗油渗 在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保。

　　▲ 耐久性 200万次疲劳试验，50次冻融环境试验强度无明显变化。

　　▲ 耐侯性好 -40℃～600℃长期安全使用

　　▲ 低碱耐蚀 严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。

　　原材料：

　　1 水泥

　　宜采用硅酸盐水泥或普通硅酸盐水泥，且符合GB 175的规定。采用其它水泥时应符合相应的标准要求。

　　2 细骨料

　　应符合G B/T 14684规定的I类天然砂或人工砂。

　　3 混凝土外加剂

　　混凝土外加剂应符合GB 8076及JC4 76的规定。

　　4 其它材料

　　GB/T50448-2008

　　应符合相关标准要求。

　　使用方法

　　1. 基础处理

　　清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。

　　2. 确定灌浆方式

　　根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间;若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。

　　3. 支模

　　根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。

　　4. 灌浆料的搅拌

　　按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。

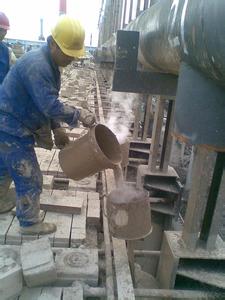

　　5. 灌浆

　　灌浆施工时应符合下列要求：

　　1).浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。

　　2).灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。

　　3).在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。

　　4).每次灌浆层厚度不宜超过100mm。

　　5).较长设备或轨道基础的灌浆，应采用分段施工。每段长度以7m为宜。

　　6).灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。

　　7)对灌浆层厚度大于1000mm大体积的设备基础灌浆时，可在搅拌灌浆料时按总量比1：1加入0.5mm石子，但需经试验确定其可灌性是否能达到要求。

　　8).设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝 前进行处理。

　　9).在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。

　　10)模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。

　　11)灌浆中如出现跑浆现象，应及时处理。

　　12)当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。

　　养护

　　1)灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。

　　2)冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。

　　3)在不同温度条件下的养护时间和拆模时间表

　　日最低气温(℃) 拆模时间(h) 养护时间(d)

　　-10～0　 9614

　　0～57210

　　5～15487

　　≥15247

　　尼高灌浆料

　　产品介绍

　　尼高灌浆料是以优化级配的高强度材料作为骨料，以水泥作为基料，辅以防沉降、防离析、高流态、微膨胀、增强等物质配制而成。该NK系列无收缩自流平灌浆料具有自流平、免振捣、高强、微膨胀、抗收缩、抗渗透、耐磨损、耐老化等特性及多种使用功能，操作简便，应用广泛。

　　适用范围

　　1 、钢骨结构基础，接缝填充灌浆。 2 、机械设备地脚螺栓、锚栓基座的固定灌浆。 3 、桥梁基座，支撑垫混凝土面层，岩基灌浆。 4 、连续墙，逆打墙柱、地下室墙板，后打耐震壁。 5 、钢厂、电厂、机械厂等的快速修护灌浆。 6 、桥面、伸缩缝、路面、机场跑道快速养护修复。 7 、轨道板、预制水泥制品缺角及裂缝修复。

　　使用方法

　　搅拌：按规定的量称取粉料和水，将粉料投入机内，开动搅拌机后加入水(若用桶搅拌时，先将水加入桶内，开动搅拌器，徐徐加入料粉)，搅拌3-4 min，净置1-2 min再搅拌1min后即可使用。灌注：基础表面及设备基础底面必须清洁无油污、泥土等附着物和杂物，在灌注前6-12小时将基础表面用水充分润湿，不可有积水。灌浆用自重压工法或者泵压力灌入法，尽可能从一侧连续灌入和充填，直至另一侧溢出为止，必要时采用竹板条等导流。养护：灌注施工完成后，24h内不得使设备和灌浆层受振动，碰撞，在无收缩灌浆料终凝前(2-4)h对表面抹压光，终凝后即应覆盖湿润的布袋或草袋，避免强日照，并洒水养护，每天4-6次。养护温度宜在(15-30)℃，养护期 7 ~ 14 天。

　　包装与贮存

　　覆膜纸袋包装，25Kg/袋。避免阳光直接照射无收缩自流平灌浆料，应离地贮存，以防止雨水浸湿，避免过度叠压，以防止产品过早失效和结块。

　　影响因素

　　灌浆料的强度的决定因素主要是配合比，水灰比，骨料，外加剂，密实度以及后期的养护等。

　　配合比

　　通过合理的配合比设计，使灌浆料的强度更高。

　　水灰比

　　灌浆料抗压强度与灌浆料用水泥的强度成正比，按公式计算，当水灰比相等时，高强度等级水泥比低强度等级水泥配制出的灌浆料抗压强度高许多。另外，水灰比也与灌浆料强度成正比，因此，当水灰比不变时，企图用增加水泥用量来提高混凝土强度是错误的，此时只能增大灌浆料和易性，增大灌浆料的收缩和变形。

　　总之，影响灌浆料抗压强度的主要因素是水泥强度和水灰比，要控制好灌浆料质量，最重要的是控制好水泥和灌浆料的水灰比两个主要环节。此外，影响灌浆料强度还有其它不可忽视的因素。

　　骨料

　　骨料对灌浆料强度也有一定影响，当石质强度相等时，碎石表面比卵石表面粗糙，它与水泥砂浆的粘结性比卵石强，当水灰比相等或配合比相同时，两种材料配制的灌浆料，碎石的灌浆料强度比卵石强。细骨料品种对灌浆料强度影响程度比粗骨料小，所以灌浆料公式内没有反映砂种柔效，但砂的质量对灌浆料质量也有一定的影响。因此，砂石质量必须符合灌浆料各标号用砂石质量标准的要求。由于施工现场砂石质量变化相对较大，因此现场施工人员必须保证砂石的质量要求，并根据现场砂含水率及时调整水灰比，以保证灌浆料配合比，不能把实验配比与施工配比混为一谈。

　　密实度

　　在浇注现场一定要把灌浆料振捣均匀，排出里面空气，增加灌浆料密度

　　后期养护

　　后期应按施工规范的规定予以养护、气温高低对灌浆料强度发展有一定的影响。冬季要保温防冻害，夏季要防暴晒脱水。现冬季施工一般采取综合蓄热法及蒸养法。

　　加固程序

　　加固施工最好按照：发现、提出问题鉴定检测加固设计专业施工4个步骤进行，加固后应使结构的强度、刚度、抗裂度、稳定性和耐久性满足要求。由于每个步骤都牵涉不同的机构，可能都要发生一定的费用，甲方可以委托加固公司办理以上事宜。如何进行加固设计与相关标准高强无收缩灌浆料系列　加固设计应根据原设计图纸、工程现状和当前载荷要求，确定那些构件哪些方面承载能力不足，按照现行技术规范、标准的要求进行设计。

　　专业规范

　　JGJ145-2004《混凝土结构后锚固技术规程》

　　CECS25：90《混凝土结构加固技术规范》

　　CECS146：2003《碳纤维片材加固混凝土结构技术规程》

　　JTG/TF50-2011《公路桥涵施工技术规范》(2011年由湖北中桥科技有限公司起草经无数专家论证通过的最新标准)

　　还有几本与加固相关的设计规范和施工验收规范正在制定、修改过程中。

　　加固卸荷

　　加固一般都存在新加部分应力滞后的问题，为了使新老结构尽可能的共同受力，加固前先卸去原结构所承受的荷载，加固后再重新施加是较好的方法。完全和精确卸荷可采用千斤顶反向加荷;简单卸荷可仅移去活荷载，并避免施工荷载。

　　构造措施

　　加固设计不属常规设计，设计师一般接触少，相关规范、标准、材料指标熟知程度也较差，有些加固方法目前尚未制订统一标准。设计师能注意到加固设计的主要方面，但构造措施常被遗漏，如应设置的附加锚固措施等，给工程质量带来隐患，在复杂、多重的加固设计中，与有经验的施工技术人员沟通是必要的。

　　双组分

　　土木工程所用结构胶对强度、耐久性要求较高;但受施工环境、条件、工艺所限，又要求结构胶须常温不加热固化良好，有一定的操作时间(>30分钟)，贮藏条件不苛刻，有稳定保质期，这个数字才能是灌浆料标准。

　　工艺分类

　　粘钢加固

　　适用于承受静力为主的梁板柱构件受弯、受剪、受拉，以及柱受压加固。若用于梁板受压以及承受动力较大构件的加固，应增设附加的锚固措施;例如每100mm设置2个植筋螺栓或穿梁、穿板对拉螺栓锚固。

　　主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆称谓普通灌浆料。

　　粘碳纤维加固

　　适用于梁板柱受弯、受剪、受拉加固，适用于承受动力较大构件的加固。

　　主要用于：灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固(修补厚度≥40mm)。有抗油要求的设备基础二次灌浆，称谓加固工程专用灌浆料。

　　外包钢加固

　　适用范围同(A)，用于需大幅度提高承载力的构件。

　　主要用于：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆，称谓混凝土缝隙修复专用灌浆料。

　　化学植筋

　　适用于受弯、受剪、受压、受拉新老构件连接锚固。

　　主要用于：精密、大型、复杂设备安装;混凝土结构加固改造，增强，路面快速修复，称谓高强无收缩灌浆料。

　　裂缝化学灌浆

　　适用于恢复裂缝混凝土、砌体构件的整体性和使用功能，阻断其他介质的浸蚀。

　　主要用于：高温环境下专用灌浆料，高温下体积稳定，热震性好，设备长期处于高温辐射温度500℃环境，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆，称谓耐热型灌浆料。

　　孔洞修补加固

　　适用于混凝土、砌体构件孔洞、凹坑、截面不足的补强。

　　主要用于：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm<δ<200mm二次灌浆抢工期工程，称谓抢修工程专用灌浆料。

　　预应力加固

　　适用于梁板受弯、受拉加固。

　　主要用于：大体积、高精密、复杂结构设备的灌浆需要，所灌浆部位不留死角。具有良好的稳定性，称谓精密设备特大型重工设备专用灌浆料。

　　增大截面加固

　　适用于对自重、截面增加及外观变化不敏感的结构。

　　主要用于：负温下强度增长快，无受到冻害影响，地脚螺栓锚固、栽埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆，称谓防冻型灌浆料。

　　验收标准

　　2.1实验室基本条件

　　2.1.1实验室温度20±3℃，湿度65±5%2.1.2标准恒温恒湿养护箱要求保持温度20±2℃，保持湿度95±2%

　　2.2检验用仪器及设备：

　　2.2.1砂浆搅拌机

　　2.2.2抗压实验机

　　2.2.3抗折实验机

　　2.2.4玻璃板(450×450×5mm)

　　2.2.5截锥圆模、模套(高60±5mm)

　　2.2.6直尺(量程500mm)

　　2.2.7搅拌锅及搅拌铲

　　2.2.8千分表及表架

　　2.2.9试模(40×40×160mm6组)

　　2.3检验材料

　　2.3.1CHIDGECG中桥灌浆料

　　2.3.2水[应符合现行《混凝土拌和用水标准》(JGJ63)的规定]

　　2.4检验项目及试验方法

　　2.4.1流动度(参见GB8077—87);

　　2.4.1.1将玻璃板放在实验台上，调整水平。

　　2.4.1.2用湿布擦拭玻璃板及截锥圆模、模套，并用湿布盖好备用。

　　2.4.1.3按产品合格证提供的推荐用水量将CHIDGECG中桥灌浆料充分搅拌均匀，倒入准备好的截锥圆模内，至上边缘。再次用湿布擦拭玻璃板，垂直提起截锥圆模，使CHIDGECG中桥灌浆料自然流动到停止。然后测量其最大、最小两个方向的长度，其平均值即为CHIDGECG中桥灌浆料的流动度。

　　2.4.2抗压强度(参见GB119—8);

　　2.4.2.1GM灌浆料强度检验应采用40×40×160mm试模。

　　2.4.2.2将人工搅拌(搅拌时间一般为2min)好的CHIDGECG中桥灌浆料均匀倒入试模(若采用机械搅拌则分两次倒入，搅拌时间也为2min)，至试模上边缘，不得振动。高出部分应用抹刀抹平。

　　2.4.2.3成型后的试体放入标准恒温恒湿养护箱内养护。

　　2.4.2.4各龄期的试体必须在下列时间内进行强度检验;1天±2小时;3天±3小时;28天±3小时;试验结果取一组6个试体的算术平均值。

　　2.4.3膨胀率(参照GB119—88中的有关规定执行)

　　2.4.3.1试模规格为40×40×160mm的立方体，试模的拼装缝应抹黄油，使之不漏水。测量装置由试模、玻璃板(160×80×5mm)、千分表及表架组成。

　　2.4.3.2将拌和好的GM型灌浆料一次装入试模，拌和物应高于试模边缘2mm。随即将玻璃板一侧先置于灌浆料材料表面，然后轻轻放下玻璃板的另一侧，使玻璃板与灌浆料表面中的汽泡尽量排除，再用手向下压玻璃板使之与试模边缘全面接触。

　　2.4.3.3立即用测量装置测量试件的初始长度，并将玻璃板两侧露出的GM型灌浆料表面用湿棉纱覆盖，并经常注水，以保持潮湿状态。每日测量一次。

　　2.4.3.4从测量初始高度开始，测量装置和试件应保持静止不动，并不得受到振动。

　　2.4.3.5膨胀率计算公式：εn=(Hn—Ho)/H×100εn：第n天的膨胀率(%);Hn：第n天的高度读数(mm);Ho：试件的初始读数(mm);H：试件高度(H=100mm);试验结果取一组三个试件的算术平均值，精确到10-2。

　　2.4.4钢筋粘结强度(参照YBJ222—90中的有关规定执行)准备内径为ф45mm钢管，将其底部封好。分别将直径6mm圆钢或16mm螺纹钢插入中央。埋设深度为15d(d为螺栓直径)。然后将搅拌好的灌浆料倒入钢管内并抹平。养护到规定龄期28天，再进行强度检验。

　　2.5验收标准

　　按Q/LYS159—2000《高强度无收缩自流灌浆料》标准验收，按由湖北中桥参与编写的新桥规(JTG/TF50-2011《公路桥涵施工技术规范》)关于预应力孔道灌浆压浆技术规范执行。

　　判别伪劣

　　第一个方面：流动度，流动度是指新拌灌浆料在自重或机械振捣作用下，能够流动并均匀密实的填充模板的能力。流动度的大小直接影响施工的难易和硬化灌浆料的质量，若灌浆料太干稠，则难以成型与密实，且容易造成内部或表面孔洞等缺陷;若灌浆料过稀，经搅拌后，容易出现水泥浆和水上浮而石英砂等骨料会下沉的分层离析现象，影响灌浆料质量的均匀性、成型的密实性。

　　第二个方面：黏聚性，黏聚性是指新拌灌浆料的组成材料之间有一定的黏聚力，确保不发生分层、离析现象，使得灌浆料能够保持整体均匀稳定的性能。黏聚性差的灌浆料，容易导致泥浆与骨料分离，浇注后容易出现蜂窝、空洞等现象。黏聚性过大，又容易导致灌浆料的流动度变差，流动到不到施工的位置，无法跟接触面更好的接触密实，影响浇灌质量。

　　第三个方面：保水性，保水性是指灌浆料有着保持内部水分的能力。保水性好的灌浆料在施工过程中不会产生严重的泌水现象。保水性差的灌浆料中一部分水容易从内部析出至表面，在水渗流之处留下许多毛细管孔道，成为日后灌浆料的内部透水通道，出现这个问题，影响耐久性，冬天容易被冻裂。
